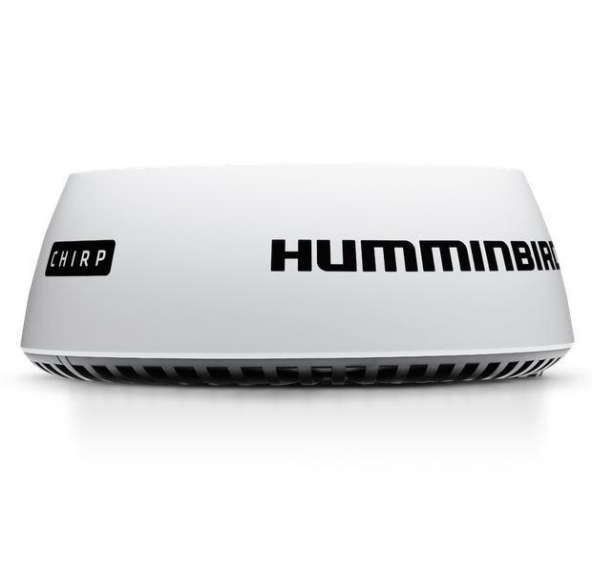

Humminbird Radar HB2124

Radar kompatibilný s modelmi radu SOLIX a vybranými modelmi radu HELIX (10x CHIRP SI GPS G2N, 12x Chirp SI GPS G2N, 7x CHIRP SI GPS G2N, 9x CHIRP DI GPS G2N, 9x CHIRP SI GPS G2N). Veľkosť 53 cm; vysielacie frekvencie 9345-9446 MHz; šírka lúča 4,9 ° horizontálne a 20 ° vertikálne; špičkový výkon 20 W; propoojení Ethernet; maximálny rozsah 1/16 NM; maximálny dosah 24 NM; spotreba 17 W (2 W sleep mode); šum <4 dB; polarizácia vertikálna; vodotesný.

FUNKCIE:

• Kompatibilné s: všetky rady APEX, všetky rady SOLIX, všetky rady HELIX 15, všetky rady HELIX 12, všetky rady HELIX 10, všetky rady HELIX 9, všetky rady HELIX 8, vybrané sieťové modely radu HELIX 7 (HELIX 7 MSI GPS G3N, HELIX 7 MDI GPS G3N, HELIX 7 CHIRP GPS G3N, HELIX 7 CHIRP SI GPS G2N, HELIX 7 CHIRP DI GPS G2N, HELIX 7 CHIRP GPS G2N), všetky rady ONIX, všetky rady ION
• Dĺžka dátového kábla: 32,8 '
• Rozmer antény - 21 "uzavretý dóm; Typ antény - Patch Array; Špičkový výstupný výkon - 20 W, vysielacie frekvencie - 9354 až 9446 MHz
• Šírka lúča (nominálne) - 4,9 ° horizontálne a 20 ° vertikálne; Vstupné napätie - 12 alebo 24 VDC (minimálna - 10,8 voltov, maximálna - 31,2 voltov)
• Sieť - Ethernet; Stupnica maximálneho dosahu - od 1/16 do 24 námorných míľ; Spotreba energie - režim prenosu - 17 W; Pohotovostný režim - 7 W; Režim spánku - 2 W
• Duplexer - obeh; Šírky pulzu @ 3 dB - 40 ns až 14,7 mikrosekúnd; Dĺžka CHIRP - 400 ns až 20 mikrosekúnd; Šírka pásma CHIRP - až 32 MHz
• IF šírka pásma - 26 MHz; Hluk - menej ako 4 dB; Polarizácia - horizontálna
• Hydroizolácie - IPX6
• Hmotnosť - 5,3 kg
• Jednoročná obmedzená záruka

Príručky a návody:

Manual (English) tu

Inštalačné Manual (English) tu

Šablóna Inštalácia (English) tu

Sprievodca Príslušenstvo (English) tu
